Vice Versa Oss: 2,9 MW koelvermogen, van ontwerp tot realisatie in recordtijd.
NH₃/CO₂-cascadekoeling voor een nieuw, volledig geautomatiseerd vrieshuis.
Na het verlies van de bestaande locatie in mei 2024 stond Vice Versa in Oss voor een enorme opgave: op korte termijn een nieuw, toekomstbestendig vrieshuis realiseren. Een logistieke faciliteit van deze omvang vraagt niet alleen om grote koelcapaciteit, maar ook om een betrouwbaar, efficiënt en zorgvuldig ontworpen koelsysteem.
Voor een toonaangevende koeltechnisch installateur uti Groenlo leverde Wijbenga een belangrijke bijdrage aan de technische uitwerking en realisatie van de industriële koelinstallatie. De gekozen oplossing combineert ammoniak (NH₃) en kooldioxide (CO₂) in een cascadesysteem met een totaal koelvermogen van circa 2.900 kW. Van de eerste technische specificaties in de zomer van 2024 tot de levering van de hoofdcomponenten in juni 2025: het project vroeg om korte lijnen, technische expertise en nauwe afstemming tussen alle betrokken partijen.
De uitdaging: grote koelcapaciteit binnen duidelijke randvoorwaarden

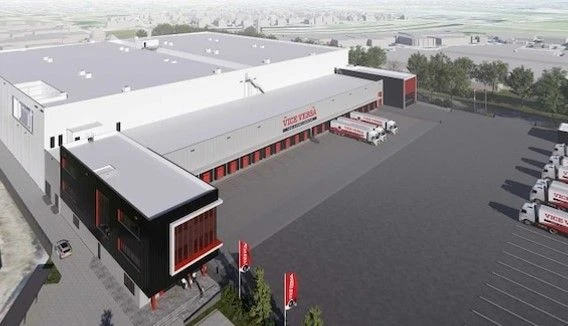

Het nieuwe vrieshuis beschikt over zeven volledig geautomatiseerde vriescellen, elk met circa 10.000 palletplaatsen. Om de producten onder stabiele omstandigheden bij −20°C op te slaan, is een industriële koelinstallatie nodig die grote vermogens betrouwbaar kan leveren.
Bij het ontwerp speelden verschillende uitgangspunten een belangrijke rol: de beperkte beschikbare doorlooptijd, een ammoniakinhoud van minder dan 1.500 kg, een betrouwbare koudedistributie en een energie-efficiënte bedrijfsvoering. Deze randvoorwaarden vroegen om een oplossing waarin de eigenschappen van natuurlijke koudemiddelen optimaal worden benut, zonder onnodig complexe installatiedelen of een grote ammoniakinhoud in de opslagruimten.
De oplossing: NH₃ en CO₂, ieder waar ze het beste tot hun recht komen

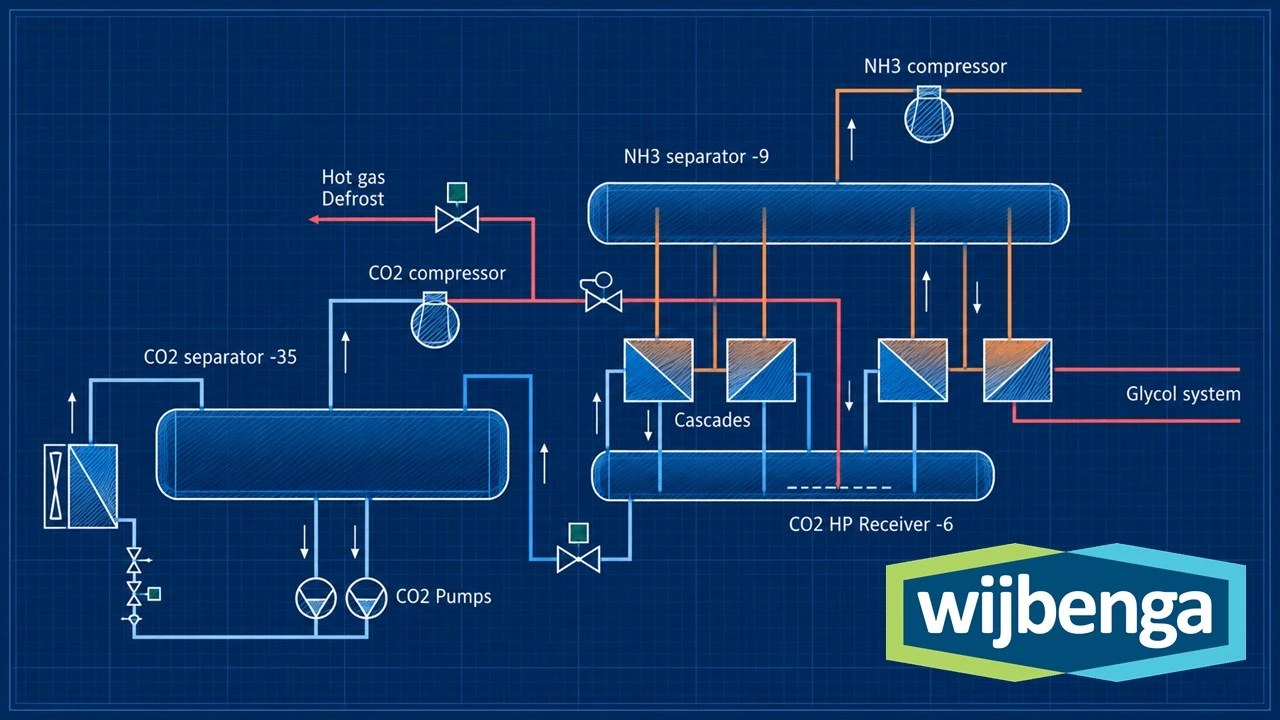

De installatie is uitgevoerd als een NH₃/CO₂-cascadesysteem. Ammoniak verzorgt de koeling aan de hogetemperatuurzijde, terwijl CO₂ wordt ingezet voor de koudedistributie naar de vriescellen.Drie cascadewarmtewisselaars met elk een capaciteit van 800 kW vormen de thermische verbinding tussen beide koudemiddelcircuits. Daarnaast is een afzonderlijke glycolwarmtewisselaar van 500 kW opgenomen.
Het CO₂-systeem is uitgevoerd met vloeistofcirculatie door middel van WITT-koudemiddelpompen. De combinatie van afscheiders, vaten, warmtewisselaars en pompen zorgt voor een gecontroleerde koudemiddeltoevoer en betrouwbare bedrijfscondities. Door de ammoniakzijde compact te houden en CO₂ voor de distributie te gebruiken, kon de NH₃-vulling worden beperkt tot minder dan 1.500 kg.
De bijdrage van Wijbenga: meer dan het leveren van componenten
Een industriële koelinstallatie van deze omvang ontstaat niet door simpelweg afzonderlijke componenten samen te voegen. De prestaties en bedrijfszekerheid worden mede bepaald door de juiste dimensionering, de onderlinge samenhang en de manier waarop componenten in het installatieconcept worden geïntegreerd. Wijbenga ondersteunde de installateur met technische kennis, selectie en uitwerking van belangrijke onderdelen van de installatie. Daarbij werd samengewerkt met gespecialiseerde fabrikanten, waaronder WITT en Alfa Laval.
NH₃-afscheider
Een afscheidersysteem voor 2.900 kW bij −9°C, uitgevoerd met twee WITT HAM1200-afscheidersystemen. Een maatwerkoplossing met een afscheiderlengte van ruim zes meter.
Cascadewarmtewisselaars
Drie Alfa Laval MK15-warmtewisselaars van 800 kW per stuk en een glycolwarmtewisselaar van 500 kW vormen belangrijke schakels in de warmteoverdracht.

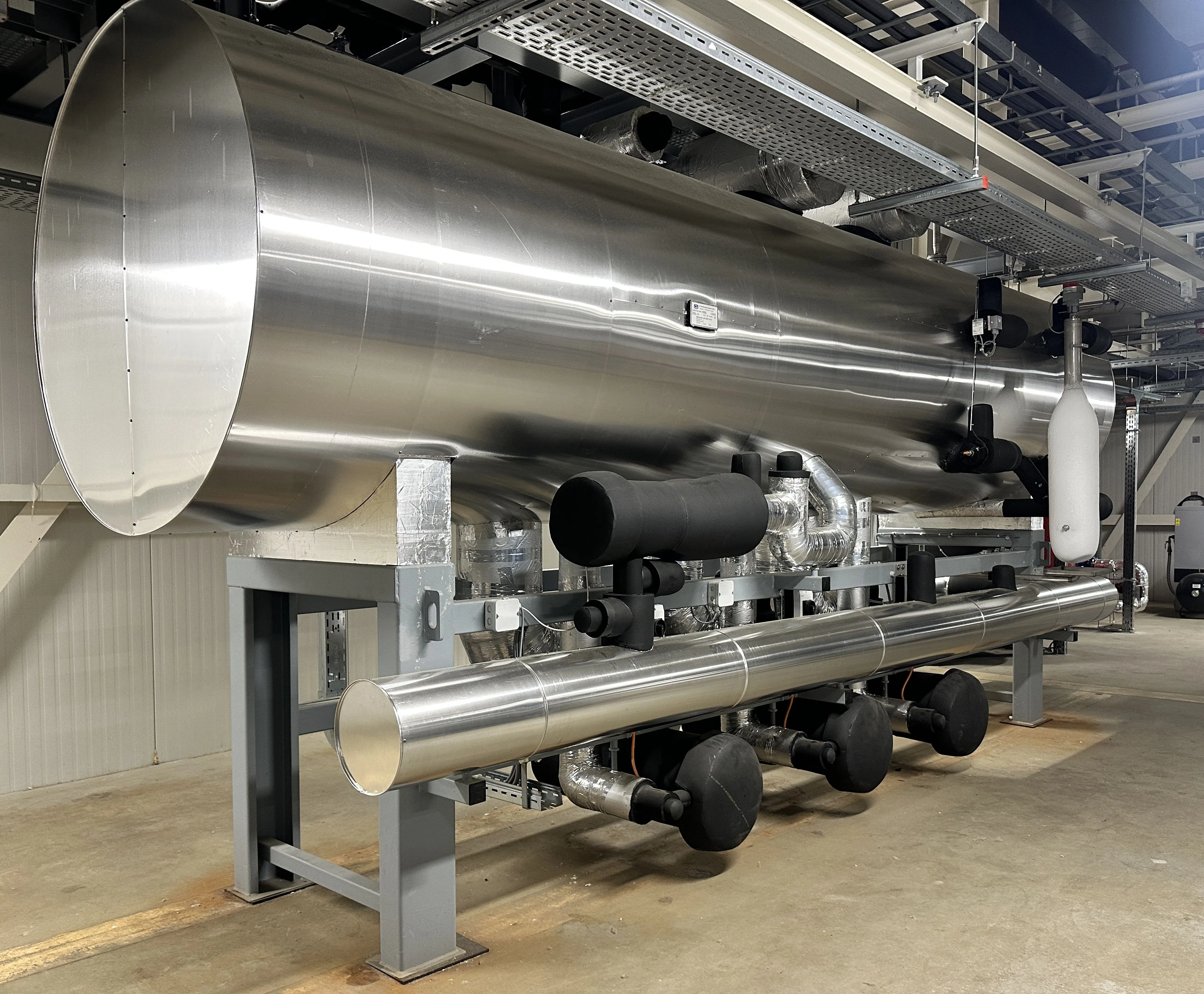

CO₂-vaten en afscheiders
Een hogedrukreceiver en CO₂-afscheider, vormen de basis voor de vloeistofhuishouding en koudemiddeldistributie.
CO₂-pompsysteem
Drie WITT NRP3/12-koudemiddelpompen, geselecteerd voor een circulatieverhouding van 1,5 en een opvoerhoogte van 50 meter.
Van specificatie tot levering: een strak georganiseerd traject
Juist bij projecten met een dergelijke planning is vroegtijdige technische betrokkenheid van grote waarde. Niet alleen om componenten correct te dimensioneren, maar ook om technische keuzes tijdig vast te leggen en de levering af te stemmen op de voortgang van de bouw en installatie.
Voorbereid op een energiebewuste toekomst
Naast koelcapaciteit en bedrijfszekerheid is energiebeheer een belangrijk onderdeel van het nieuwe vrieshuis. Het gebouw beschikt over circa 4.906 zonnepanelen met een gezamenlijk piekvermogen van ongeveer 3 MWp. De grote thermische massa van de opgeslagen producten biedt mogelijkheden om de koelvraag af te stemmen op de beschikbaarheid en kosten van elektriciteit. Wanneer zonne-energie beschikbaar is of elektriciteitsprijzen gunstig zijn, kan extra koude worden geproduceerd en tijdelijk in de opslag worden gebufferd. Tijdens perioden met hoge elektriciteitsprijzen of grote netbelasting kan de koelproductie vervolgens worden verminderd, binnen de toegestane temperatuurgrenzen. Zo is het vrieshuis niet alleen een opslagfaciliteit, maar ook een potentiële thermische energiebuffer.
Het resultaat: techniek, samenwerking en vertrouwen
Met de realisatie van de nieuwe koelinstallatie beschikt Vice Versa over een toekomstgerichte oplossing voor grootschalige diepvriesopslag. Het NH₃/CO₂-cascadeconcept combineert natuurlijke koudemiddelen, een beperkte ammoniakinhoud en een betrouwbare koudedistributie.
Voor Wijbenga onderstreept het project vooral de waarde van technische samenwerking: vanaf de eerste specificaties meedenken over de juiste oplossing, specialistische kennis inbrengen en vervolgens zorgen voor de levering van passende componenten.
