Elektrische aandrijving
REact

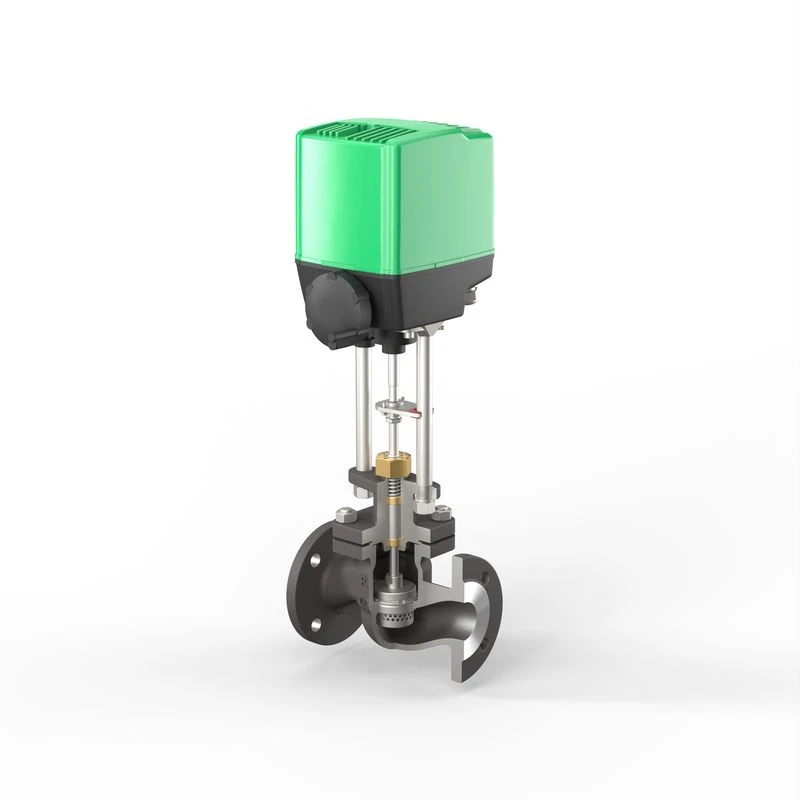

De RTK REact-aandrijvingen zijn speciaal ontworpen voor de RTK-regelventielen. Ze zijn uitgerust met een nauwkeurige en betrouwbare stappenmotor, krachtschakelaars, anti-condensverwarming en een standaard handbediening.
Er zijn verschillende uitvoeringen beschikbaar met uiteenlopende aandrijfvermogens en looptijden, zodat er altijd een passende aandrijving is voor diverse regelsituaties. De elektrische aandrijving vormt zo een betrouwbare en efficiënte oplossing voor de meeste regeltoepassingen.
Aansturing
De procesregeling kan op verschillende manieren worden uitgevoerd, waarbij de meest gebruikte methode de driepuntsstappenregelaar is. Deze regelaar werkt in drie stappen: verhogen, handhaven en verlagen. Op basis van de gemeten en gewenste klepstand stuurt de regelaar de aandrijving aan met puls-pauze-signalen.
De gewenste klepstand kan tevens worden aangeboden via een analoog signaal van 4–20 mA of 0–10 V. In dat geval zorgt een additionele klepstandsteller ervoor dat het ventiel nauwkeurig naar de gewenste positie wordt gestuurd.
Typen elektrische aandrijving
| Type | Kracht (kN) | Looptijd (mm/s) | Slag (mm) |
|---|---|---|---|
| REact 15 | 1,5 | 0,38 | 35 |
| REact 30 | 3 | 0,28 - 0,74 | 40 |
| REact 60 | 6 | 0,30 - 0,45 - 0,90 | 60 |
| REact 100 | 10 | 0,30 - 0,45 - 0,90 | 80 |
| REact EQ-L150 | 15 | Instelbaar | 100 |
| REact EQ-L220 | 20 | Instelbaar | 100 |
| REact EQ-L300 | 30 | Instelbaar | 100 |
Opties elektrische aandrijving
- RE-Pos: klepstandsteller voor aansturing in 0-10 V of 4-20 mA
- RE-Trans met potentiometer: voor indicatie kleppositie
- RE-Drive BLDC Controller: voor 24V DC aansturing
- REacTron: geintegreerrde PID regelaar
- ST: snelsluit systeem
- POP: Snelsluit/failsafe systeem
- Extra schakelaars voor de kleppositie
- Diverse bus systemen waaronder Profibus
